Past kuchlanishli statik Var Generator SVG
✅Dinamik reaktiv quvvat kompensatsiyasi
✅Garmonik filtrlash
✅Kuchlanish barqarorligi
✅Uch fazali muvozanatni tuzatish
✅ Miltillashni yumshatish
- Mahsulotni tanishtirish
Past kuchlanishli statik Var Generator (SVG/ASVG) dinamik reaktiv quvvat kompensatsiyasi va quvvat sifatini yaxshilash uchun ilg'or quvvatli elektr qurilmadir. An'anaviy kondensator-reaktor tizimlari o'rnini bosuvchi zamonaviy reaktiv quvvat uskunasi-bilan u garmonik bostirish uchun qisman sig'im ajrata oladi. IGBT va PWM texnologiyasiga ega kuchlanish manbasi-konvertori sifatida qurilgan, u kondansatör doimiy kuchlanishini tarmoq kuchlanishiga {{5}{{2}sinxronlashtirilgan uch kuchlanishga aylantiradi. Q Series SVG (30kvar~150kvar) Jinneng Electric Power Technology (Hubei) Co., Ltd tomonidan ishlab chiqilgan va ishlab chiqarilgan. 30kvar, 50kvar, 75kvar, 100kvar va 150kvar mavjud bo'lib, 400V elektr ta'minoti tizimlarida quvvat sifatini yaxshilash uchun keng qo'llaniladi.
Ishlash printsipi
Past kuchlanishli statik Var generatorining yuragi kuchlanish manbasi-konvertoridir. U doimiy{2}}bog'lanish kondensatori tomonidan qo'llab-quvvatlanadigan doimiy kuchlanishni tarmoq bilan sinxronlangan uch fazali o'zgaruvchan tok kuchlanishiga aylantirish uchun to'liq-boshqariladigan quvvatli elektron kommutatsiya qurilmalari (masalan, IGBT) va PWM (Pulse Width Modulation) texnologiyasidan foydalanadi.
Ideal sof reaktiv quvvat ish sharoitida:
- Tizimga sig'imli reaktiv quvvat kerak bo'lganda, SVG tarmoq kuchlanishidan bir oz yuqoriroq AC kuchlanishini chiqaradi va aqlli kondansatör kabi harakat qiladigan etakchi oqim hosil qiladi.
- Tizimga induktiv reaktiv quvvat kerak bo'lganda, SVG tarmoq kuchlanishidan bir oz pastroq o'zgaruvchan tokni chiqaradi va aqlli reaktor kabi harakat qiladigan kechikuvchi oqim hosil qiladi.
Chiqish kuchlanishining amplitudasini (va fazasini) aniq nazorat qilish orqali SVG bir zumda, uzluksiz va muammosiz reaktiv quvvatni ishlab chiqarishi yoki qabul qilishi mumkin.
Texnik parametr:
| Past kuchlanishli statik var generatorining elektr parametrlari (Q). | |
| Voltaj klassi | 400V AC |
| Kirish kuchlanishi | 400V ±15% |
| (kvar) Imkoniyat | 30kvar, 50kvar, 75kvar, 100kvar va 150kvar |
| Chastotasi | 50Hz/60Hz |
| Parallel o'rnatishlar soni | 8 birlik |
| Faol quvvat yo'qotishlari | nominal yuk<2.5% |
| Elektr tarmog'ining standarti | 3P/4W |
| Oqim transformatori | 50/5-10,000/5 |
| Garmonik kompensatsiya (tanlangan) | 2-13-harmonikalar |
| Ajraladigan kompensatsiya garmonik quvvati (ixtiyoriy) | 50% |
| Filtr sig'imi | THDi<5% rated load |
| Tez javob vaqti | <55μs |
| To'liq javob vaqti | <20ms |
| Maqsadli PF | -1 - +1 sozlanishi |
| Shovqin qiymati | ＜65 dB(A) |
| Aloqa interfeysi | RS485, Ethernet porti |
| Aloqa protokoli | Modbus-RTU,TCP/IP |
| Foydalanuvchi interfeysi (ixtiyoriy) | 4,3 dyuymli LCD sensorli ekran + LED ko'rsatkichlari, 7 dyuymli LCD sensorli ekran |
| O'rnatish | Devorga o'rnatilgan/temirga o'rnatilgan |
| Rang | Och kulrang, moslashtirilgan bo'lishi mumkin |
| CT simlari | Yordamchi Utility tomoni/Yuklash tomoni |
| Balandlik | Balandligi: 1500 m dan kam yoki unga teng; 1500-4000 m uchun sig'im qo'shimcha 100 m uchun 1% ga kamayadi |
| Ishlash harorati | -10 daraja ~+55 daraja |
| Namlik | 5% - 95%,-kondensatsiz |
| IP klassi | IP20 |
| Standart | Idoralar CQC |
Umumiy o'lcham:
Devorga o'rnatilgan SVG-
To'g'ridan-to'g'ri devorlarga o'rnatish uchun mo'ljallangan.
Rafga-o'rnatilgan SVG
Standart jihozlar tokchalariga yoki shkaflarga o'rnatiladi.
O'rnatish parametri:
| o'rnatish rejimi | Rak turi | devorga-oʻrnatilgan | ||||||||||
| Hajmi (mm) | 20kvar | 35 kvar | 50kvar | 75 kvar | 100kvar | 150kvar | 30kvar | 35 kvar | 50kvar | 75 kvar | 100kvar | 150kvar |
| A | 380 | 480 | 480 | 480 | 480 | 480 | 380 | 480 | 480 | 480 | 480 | 480 |
| B | 400 | 570 | 570 | 570 | 570 | 570 | 400 | 570 | 570 | 570 | 570 | 570 |
| C | 88 | 175 | 175 | 175 | 175 | 175 | 88 | 175 | 175 | 175 | 175 | 175 |
| D | 465 | 522.6 | 522.6 | 522.6 | 522.6 | 522.6 | 465 | 550 | 550 | 550 | 550 | 550 |
| E | 456 | 637 | 637 | 637 | 643 | 643 | 456 | 599 | 599 | 599 | 605 | 605 |
| F | 430 | 501.5 | 501.5 | 501.5 | 501.5 | 501.5 | 430 | 520 | 520 | 520 | 520 | 520 |
| G | 12 | 101.6 | 101.6 | 101.6 | 101.6 | 101.6 | 12 | 300 | 300 | 300 | 300 | 300 |
| H | 32 | 38 | 38 | 38 | 38 | 38 | 32 | 175 | 175 | 175 | 175 | 175 |
| I | 89 | 161.5 | 161.5 | 161.5 | 140.5 | 140.5 | 89 | 140.5 | 140.5 | 140.5 | 140.5 | 140.5 |
| J | / | / | / | / | / | / | / | 178.2 | 178.2 | 178.2 | 178.2 | 178.2 |
| NW(kg) | 23 | 25 | 27 | 33 | 38 | 23 | 25 | 27 | 33 | 38 | ||
Eslatma: Yuqoridagi o'lchamlar faqat ma'lumot uchun. Biz ma'lumotlar jadvalini o'zgartirish huquqini saqlab qolamiz. Iltimos, yangilangan ma'lumot uchun biz bilan bog'laning.
SVG va aqlli kondansatör va an'anaviy kondansatör reaktori
| Taqqoslash o'lchami | Past kuchlanishli statik elektr generatori (SVG) | Intellektual kondansatör | An'anaviy kondansatör{0}}Reaktor kompensatsiya banki |
|---|---|---|---|
| Asosiy texnik printsip | IGBT + PWM kuchlanish-manba konvertori asosidagi faol kompensatsiya; quvvat elektron qurilmalari orqali reaktiv quvvatni faol ravishda hosil qiladi/yutadi | O'z-o'zidan tiklanadigan kondensatorlarga asoslangan passiv kompensatsiya-aqlli almashtirish uchun tiristor/magnit qulflash relesi; asosan hali ham kondansatör{1}}turi kompensatsiyasi | Kondensatorlar va reaktorlarning guruhlangan o'zgarishini nazorat qiluvchi kontaktorlar/sigortalar bilan passiv kompensatsiya; sof mexanik kalitni boshqarish |
| Reaktiv quvvatni tartibga solish rejimi | Qadamsiz uzluksiz silliq tartibga solish, sig'imli/induktiv reaktiv quvvatning ikki yo'nalishli chiqishi, tartibga solish diapazoni -100% ~ +100% nominal quvvatni qamrab oladi | Ruxsat etilgan viteslar (masalan, . 10/20/30kvar) bilan bosqichli tartibga solish, faqat sig'imli reaktiv quvvatni chiqaradi | Bir necha vitesli va katta qadam oʻlchamli-qadamli boshqaruv; faqat kapasitiv reaktiv quvvatni chiqaradi, induktiv reaktiv quvvatni tartibga solish yo'q |
| Javob tezligi | Juda tez, jami javob vaqti < 10ms, yuklanish tebranishlarini real vaqtda-kuzatish | O'rtacha, javob vaqti 20 ~ 100ms, tiristorni almashtirish harakati bilan cheklangan | Sekin, ikkinchi darajadagi javob vaqti, kontaktorning mexanik ta'sir qilish muddati va yopilish / ochilish vaqti bilan cheklangan |
| Garmonik yumshatish qobiliyati | Faol filtrlash funktsiyasi bilan jihozlangan; reaktiv quvvatni kompensatsiyalashda tizim harmonikasini bostirish uchun qisman imkoniyatlarni ajratishi va garmonik kuchaytirilishining oldini olishi mumkin. | Faqat o'z kommutatsiyasi natijasida hosil bo'lgan vaqtinchalik harmonikalarni bostiradi;mavjud tizim harmonikasini yumshata olmaydi, 3/5/7 harmonikalarda yaxshilanish yo'q | Garmonik yumshatish qobiliyati yo'q; agar parametrlar mos kelmasa, u tizim empedansi bilan osongina rezonanslashadi vagarmonik buzilishni kuchaytiradi |
| Reglamentning aniqligi | Juda yuqori, bosqichsiz tartibga solish, 0,99 dan yuqori quvvat omilini aniq nazorat qilishi mumkin | O'rtacha, o'tish viteslari bilan cheklangan, regulyatsiya qadam uzunligi, o'rtacha quvvat faktorini boshqarish aniqligi | Kam, katta{0}}vites almashtirish osonlik bilan ortiqcha{1}}kompensatsiyaga/kam-kompensatsiyaga, quvvat omilining katta tebranish diapazoniga olib keladi |
| Ovoz va oyoq izi | Yuqori integratsiya, bir xil kompensatsiya sig'imi ostida eng kichik hajm, ixcham shkaf tuzilishi, devorga-o'rnatilgan/shkafga-o'rnatiladi | Kichik bir modul hajmi-, lekin kompensatsiya uchun bir nechta birliklar birlashtirilganda jami maydon SVG dan kattaroq | Katta hajmli, alohida kondansatör shkafi va reaktor shkafi talab qilinadi, eng katta maydon, sayt o'rnatish maydoniga-yuqori talablar |
| Xizmat qiyinligi va xizmat muddati | Juda kam texnik xizmat ko'rsatish, mexanik kontaktlarning yo'qligi, IGBT qurilmalarining uzoq xizmat qilish muddati, faqat issiqlik tarqalishini muntazam tozalash kerak | O'rtacha texnik xizmat ko'rsatish, tiristor kalitlari ma'lum bir ishlash muddatiga ega, kondansatör zaiflashishi va kalit holatini muntazam tekshirish kerak | Tez-tez texnik xizmat ko'rsatish, kontaktorning mexanik kontaktlarini yoqish oson, sug'urtalarni yoqish oson, eskirgan qismlarni muntazam ravishda almashtirish talab qilinadi, umumiy xizmat muddati qisqa. |
| Dastlabki xarid qiymati | Yuqori | O'rta | Past |
| Amaldagi stsenariylar | Katta yuk tebranishlari, yuqori harmonik tarkib va qat'iy quvvat sifati talablari bo'lgan stsenariylar: nozik ishlab chiqarish, ma'lumotlar markazlari, yangi energiya zaryadlovchi qoziqlar, temir yo'l tranziti, tibbiy binolar va boshqalar. | Nisbatan barqaror yuk, past harmonik tarkib va reaktiv quvvat kompensatsiyasining aniqligi uchun umumiy talablar bo'lgan stsenariylar: oddiy ustaxonalar, savdo binolar, kichik fabrikalar va boshqalar. | Uzoq muddatli barqaror yuk, past quvvat sifati talablari va cheklangan byudjetli stsenariylar-: eski ustaxonalar, qishloq xoʻjaligi quvvatini taqsimlash,-fuqarolik ahamiyatiga ega boʻlmagan-binolar va h.k. |
Qo'shimcha tanlov eslatmalari:
- Agar mijoz stsenariyingiz bo'lsazarba yuklari, harmonik buzilish va yukning tez-tez o'zgarishi, SVG ham reaktiv quvvat, ham garmonik muammolarni hal qila oladigan tavsiya etilgan yechimdir.

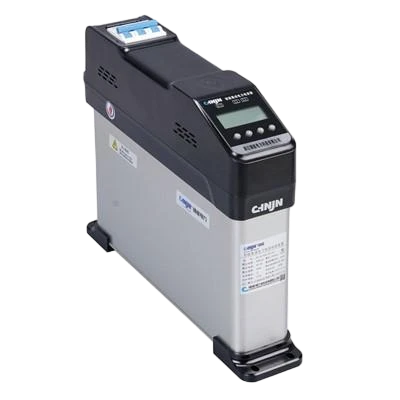

- Intellektual kondansatör aslida SVG ning faol kompensatsiya va garmonik yumshatish imkoniyatlarini almashtira olmaydigan "aqlli kondansatör almashtirish qurilmasi" dir.
- An'anaviy kondansatör{0}}reaktor yechimlari hozirda faqat rivojlanayotgan mamlakatlardagi kam-byudjet loyihalarida qo'llaniladi.
SVG dastur doirasi:
Past kuchlanishli statik Var generatori ko'plab sohalarda, asosan energiya tizimlarining barqarorligi va quvvat sifatini yaxshilash uchun keng qo'llaniladi.
- Neft va ko‘mir qazib olishda SVG yuqori quvvatli uskunalarning quvvat omilini optimallashtirishi va energiya sarfini kamaytirishi mumkin.
- Shamol va quyosh kabi yangi energiya tarmoqlarida SVG reaktiv quvvatni muvozanatlash va barqaror tarmoq-ulanishni taʼminlashga yordam beradi.
- Ma'lumotlar markazlarida va sanoat ishlab chiqarishida SVG kuchlanish o'zgarishini kamaytirishi va uskunaning samaradorligini oshirishi mumkin.
- Savdo markazlari va jamoat ob'ektlarida SVG elektr energiyasi xarajatlarini kamaytirishga va elektr ta'minoti ishonchliligini oshirishga yordam beradi.
TSS
1. SVG bir vaqtning o'zida reaktiv quvvat kompensatsiyasini ham, garmonik filtrlashni ham bajara oladimi?
- Ha. Q seriyali SVG reaktiv quvvat kompensatsiyasini amalga oshirishda garmonik yumshatish uchun qisman nominal quvvatni ajratishi mumkin. Garmonik kompensatsiya quvvati birlik reytingining 50% gacha (ixtiyoriy) o'rnatilishi mumkin.
2. SVG ning javob vaqti qancha?
- To'liq javob vaqti 20 ms dan kam, tezkor javob vaqti esa 55 ms dan kam, bu o'zgaruvchan sanoat yuklarini tezda kuzatishi mumkin.
3. SVG qanday kuchlanish darajasini qo'llab-quvvatlaydi?
- Q seriyali SVG qurilmamiz 400V ± 15% kirish kuchlanishiga bardoshli 400V uch{1}}past kuchlanishli{2}}tarqatish tizimlari uchun moʻljallangan.
4. SVG uchun qanday kvar sig'imlari mavjud?
- 30kvar, 50kvar, 75kvar, 100kvar va 150kvar modellarni taqdim etamiz. Bir nechta birliklarni parallel ravishda ulash mumkin, ular parallel ravishda 8 tagacha birlikni qo'llab-quvvatlaydi.
5. SVG ham 50Hz, ham 60Hz tarmoqlar bilan ishlay oladimi?
- Ha, bizning SVG 50 Gts va 60 Gts quvvat chastotasini qo'llab-quvvatlaydi.
6. SVG qanday garmonik tartiblarni bostirishi mumkin?
- Ixtiyoriy harmonik filtrlash funktsiyasi 2-13-harmonikalarni qamrab oladi.
